技術(shù)交流/Technical

技術(shù)交流

您現在的位置:首頁(yè) >> 技術(shù)支持

羥丙基甲基纖維素粘度分析

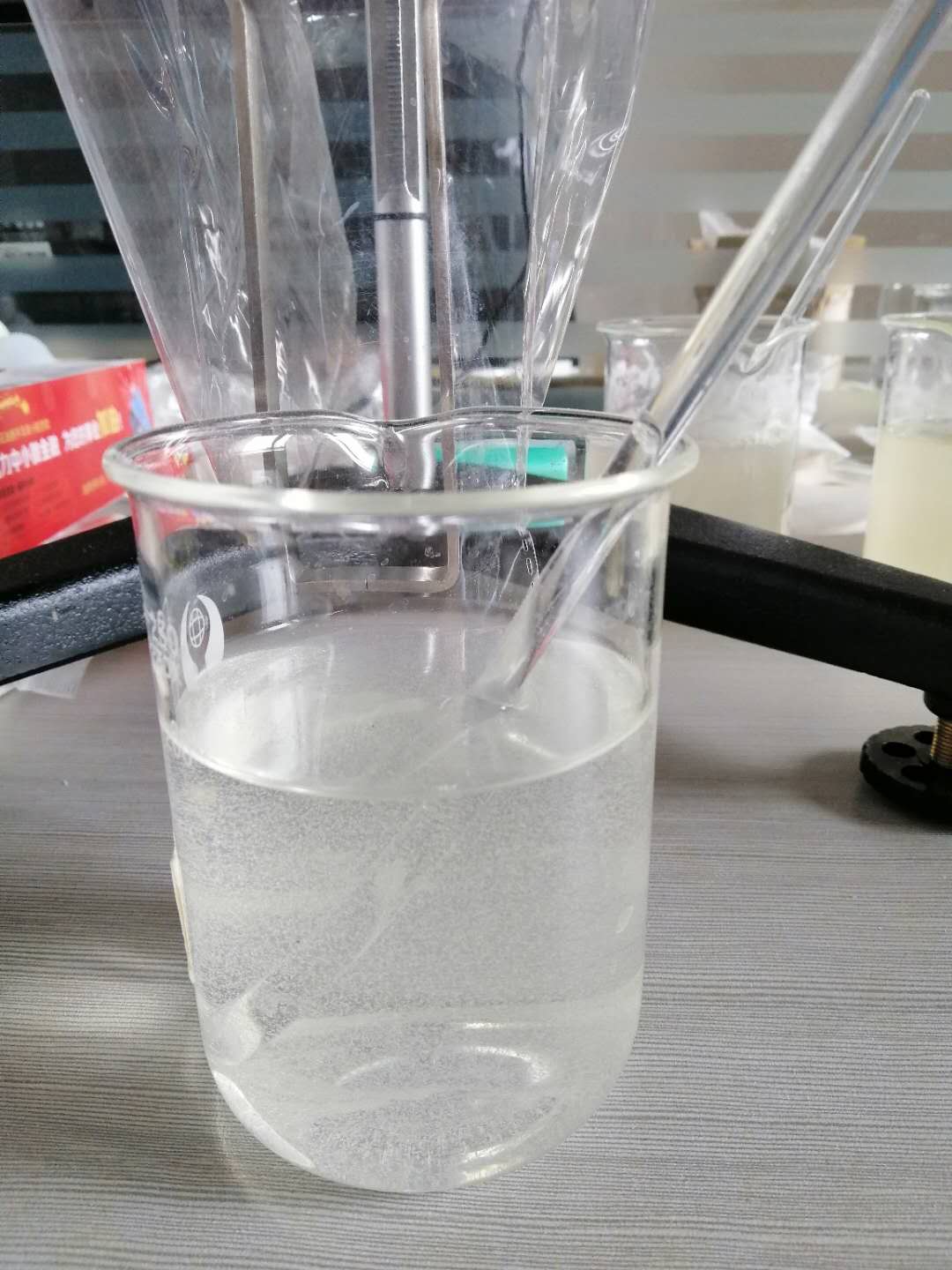

    對于同一種產(chǎn)品,用不同方法測得的黏度結果差別很大,有的甚至是成倍的差異。因此,比較黏度時(shí),一定要在同一種測試方法之間進(jìn)行,包括溫度、轉子等。
    對于顆粒尺寸,顆粒越細保水性越好。大顆粒的纖維素醚與水接觸后,表面立即溶解而形成凝膠將物料包裹起來(lái)阻止水分子繼續滲入,有時(shí)長(cháng)時(shí)間攪拌也得不到均勻分散溶解,形成一種渾濁絮狀溶液或結塊。大大影響其纖維素醚的保水作用,溶解性則是選擇纖維素醚的要素之一。細度也是羥丙基甲基纖維素醚的一個(gè)重要的性能指標。用于干粉砂漿的HPMC要求為粉末,水含量低,而且細度也要求20%~60%的粒徑小63um。細度影響到羥丙基甲基纖維素醚的溶解性。較粗的HPMC通常為顆粒狀,在水中很容易分數溶解而不結塊,但溶解速度很慢,不宜在干粉砂漿中使用。在干粉砂漿中,MC分散于骨料、細填料和水泥等膠結材料之間,只有足夠細的粉末才能避免加水攪拌時(shí)出現甲基纖維素醚結塊。當羥丙基甲基纖維素加水溶解結塊后,在分散溶解就很困難。細度較粗的HPMC不但浪費,而且會(huì )降低砂漿的局部強度,這樣的干粉砂漿大面積施工時(shí),就表現為局部干粉砂漿的固化速度明顯降低,出現由于固化時(shí)間不同而造成的開(kāi)裂。對于采用機械施工的噴射砂漿,由于攪拌的時(shí)間較短,對細度的要求更高。

     一般來(lái)說(shuō),黏度越高,保水效果越好。但黏度越高,HPMC的分子量越高,其溶解性能就會(huì )相應降低,這對砂漿的強度和施工性能有負面的影響。黏度越高,對砂漿的增稠效果越明顯,但并不是正比的關(guān)系。黏度越高,濕砂漿會(huì )越黏,既施工時(shí),表現為粘刮刀和對基材的黏著(zhù)性高。但對濕砂漿本身的結構強度的增加幫助不大。既施工時(shí),表現為抗下垂性能不明顯。相反,一些中低黏度但經(jīng)過(guò)改性的羥丙基甲基纖維素醚則在改善濕砂漿的結構強度有優(yōu)異的表現。
