產(chǎn)品中心
您現在的位置:首頁(yè) >> 配套經(jīng)營(yíng)聚丙烯工程纖維

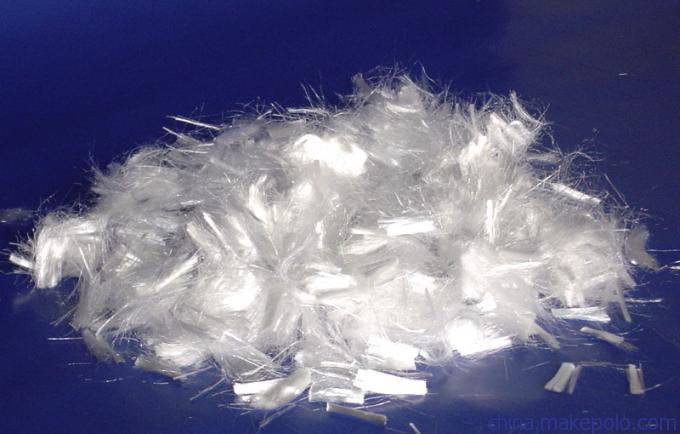

聚丙烯短纖維能很好地提高混凝土/砂漿的抗裂性、抗沖磨性、抗滲性、抗爆能力、抗凍能力及改善混凝土的和易性。數以千萬(wàn)計的聚丙烯纖維均勻分布在混凝土/砂漿中,起到很好的微配筋作用,這樣就會(huì )很好地保持了物料結構的整體性,避免了結構受到?jīng)_擊破壞時(shí)分散成許多碎片,防止了結構中鋼筋的銹蝕,能大大延長(cháng)建筑物的使用壽命,減少建筑物的維護成本。
聚丙烯單項檢測參數:
材料 |
100%聚丙烯 |
纖維類(lèi)型 |
束狀單絲 |
彈性模量 |
5000MPa |
自分散性 |
極好 |
線(xiàn)密度 |
0 .91g/cm3 |
抗酸堿性 |
極高 |
纖維直徑 |
18—45µm |
截面形狀 |
Y形 |
抗拉強度 |
>600Mpa |
吸水性 |
﹤0.01% |
斷裂拉伸極限 |
>16% |
抗低溫性 |
極強 |
熔點(diǎn) |
>165℃ |
燃點(diǎn) |
590℃ |
規格 |
3mm、6mm、9mm、12mm、19mm |
導熱性 |
極低 |
一、應用領(lǐng)域:
1、水泥砂漿:內(外)墻粉刷、加氣混凝土抹灰、室內裝飾膩子及保溫砂漿。
2、抗爆、耐火工程:人防軍事工程、石油平臺、煙囪、耐火材料等。
3、噴射混凝土:隧道、涵洞襯砌,薄壁結構、斜坡加固等
4、混凝土剛性自防水結構:地下室底板、側墻、頂板、屋面現澆樓板、蓄水池等?沽、抗沖擊、抗磨損、要求高的工程、水利工程、地鐵、機場(chǎng)跑 道、港口碼頭、立交高架橋橋面、橋墩、超長(cháng)結構等。
聚丙烯短纖維,具有獨特的極好分散性,徹底解決了纖維在混凝土/砂漿中攪拌不易分散的問(wèn)題,保證了纖維混凝土/砂漿的最佳品質(zhì),贏(yíng)得了廣大混凝土/砂漿用戶(hù)的贊同。
二、使用方法:
相對而言參量越高抗裂效果越好,根據工程的要求選擇不同的參量。纖維在混凝土中起到加筋的作用效果。纖維本身為惰性材料,不會(huì )與其他混凝土/砂漿成分及外加劑發(fā)生反應,纖維的參量不會(huì )改變原混凝土/砂漿的配比,對各種骨料的性能指標無(wú)特殊要求。
1、投料的順序及方法:在使用時(shí)纖維與砂、石等骨料同時(shí)加入,加水后攪拌即可。最好在加砂石料的同時(shí)把纖維加在砂石料中攪拌的會(huì )更均勻。
2、纖維混凝土攪拌:攪拌的時(shí)間比不添加纖維的混凝攪拌的時(shí)間需延長(cháng)30秒左右,這樣保證纖維能夠在混凝土中混合均勻。(高分散性產(chǎn)品商品混凝土攪拌站無(wú)須延長(cháng)攪拌時(shí)間)
3、特殊砂漿等產(chǎn)品需要預攪拌的可以跟其他粉料一起先預攪拌然后跟粉料一起混合。
三、參考參量:
每立方米混凝土加入0.6—0.8KG纖維規格選擇12—19mm。
抹灰層較厚的砂漿每立方米加入0.9—1.2KG纖維規格選擇6—19mm,抹灰層較薄的砂漿:6-10mm(混凝土/砂漿的原配比不變)
四、強度的測試
纖維的加入不會(huì )影響混凝土的強度,但應在每個(gè)工程使用前按規定對已確定的混凝土配合比進(jìn)行纖維混凝土的強度試驗。
五、塌落度調整
由于纖維的增稠作用使得纖維的加入會(huì )增加混凝土拌合料的粘稠度,使塌落度略有降低。
每個(gè)工程需要不同的塌落度,所以在工程使用前通過(guò)實(shí)驗調節塌落度,如果塌落度不能滿(mǎn)足施工要求時(shí),不應用增加用不量來(lái)提高塌落度,而應適當采用塑化劑或減水劑來(lái)提高塌落度,以滿(mǎn)足施工要求。
六、收工壓面
混凝土出模后立即進(jìn)行一次壓面,待混凝土初凝結束前完成二次壓面。此外在壓面時(shí)應盡量利用鋼或鐵質(zhì)抹子,木質(zhì)的不夠光滑,會(huì )勾出纖維。
七、成型及養護
摻入纖維的混凝土在成型時(shí)無(wú)需特殊護理,但應保證混凝充分振實(shí)。不能因摻入纖維而放松對混凝土的早期維護。
八、特別說(shuō)明及使用注意事項:
纖維只作為混凝土的“次要加強筋”,主要作用為抑制混凝土裂縫的產(chǎn)生,提高混凝土基本的抗滲性能,延長(cháng)混凝土的使用壽命,而非“主要結構受力鋼筋”。不可作為結構性加強材料使用,只能作為一種次要加強筋。不能取代結構性的加強材料(如加強鋼筋)。勿單獨用于解決沉降和受到強大外力沖擊的場(chǎng)合。不可因為使用纖維而減少主結構的尺寸。使用了纖維的施工和養護仍要嚴格按照國家有關(guān)規范及慣例進(jìn)行。
九、包裝規格:
20公斤/袋(20小包),防止陽(yáng)光長(cháng)時(shí)間照射。
